FAQ | 使用朗翼智像ShortCam疑問多?速看攻略!

2021/12/20

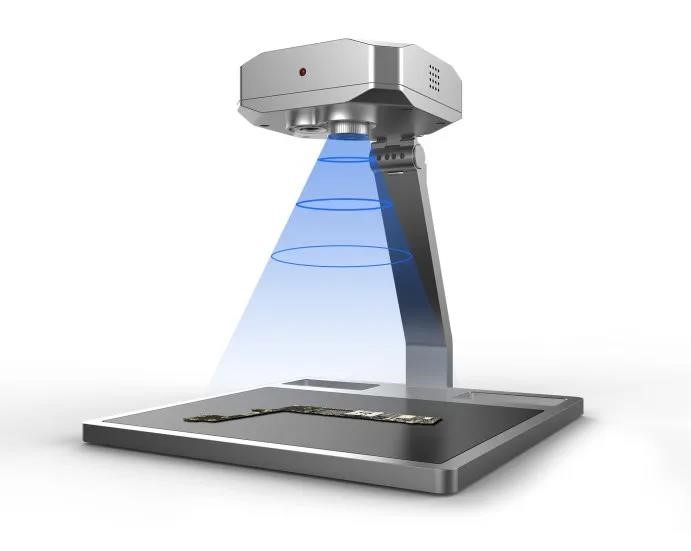

朗翼智像PCB速診儀ShortCam,憑借一鍵速查、高溫追蹤、雙光融合等功能,已幫助成千上萬名維修師更高效地解決了主板漏電檢測難題。


不少維修師對ShortCam的使用仍抱有一些疑問。因此,我們?yōu)榇蠹覝?zhǔn)備了ShortCam常見問題FAQ,快來看看吧!



1





Q1:ShortCam如何連接網絡?


A1



情況一:基礎網絡配置

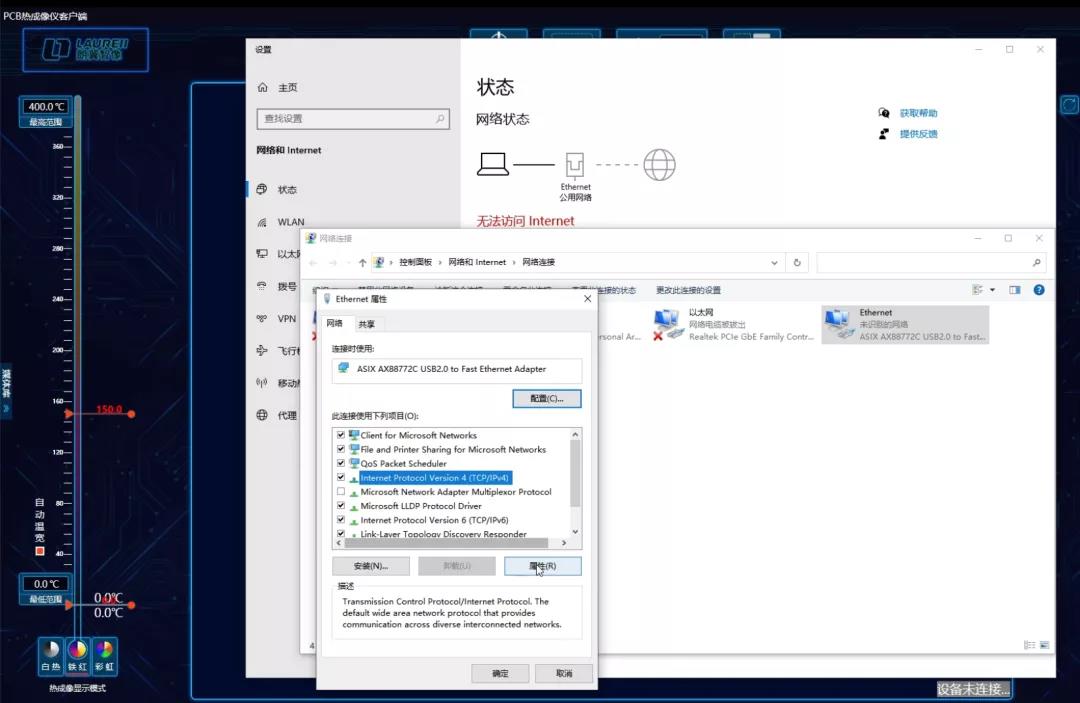

1、打開"網絡和Internet設置",進入更改適配器選項,將速診儀與電腦連接,若為直接連接,可點擊以太網進行IP設置;若使用了轉換器,則在彈出新的適配器后,右鍵點擊屬性,進入TCP/IPv4設置。


2

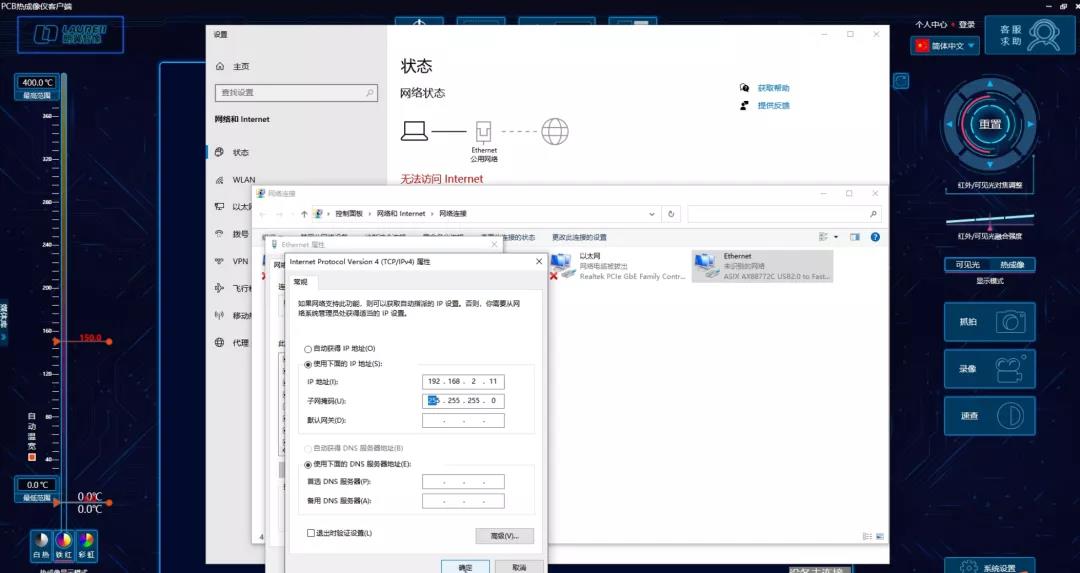

2、IP地址設置為192.168.2.XX(XX為2~30的任意數字),子網掩碼為255.255.255.0。


3

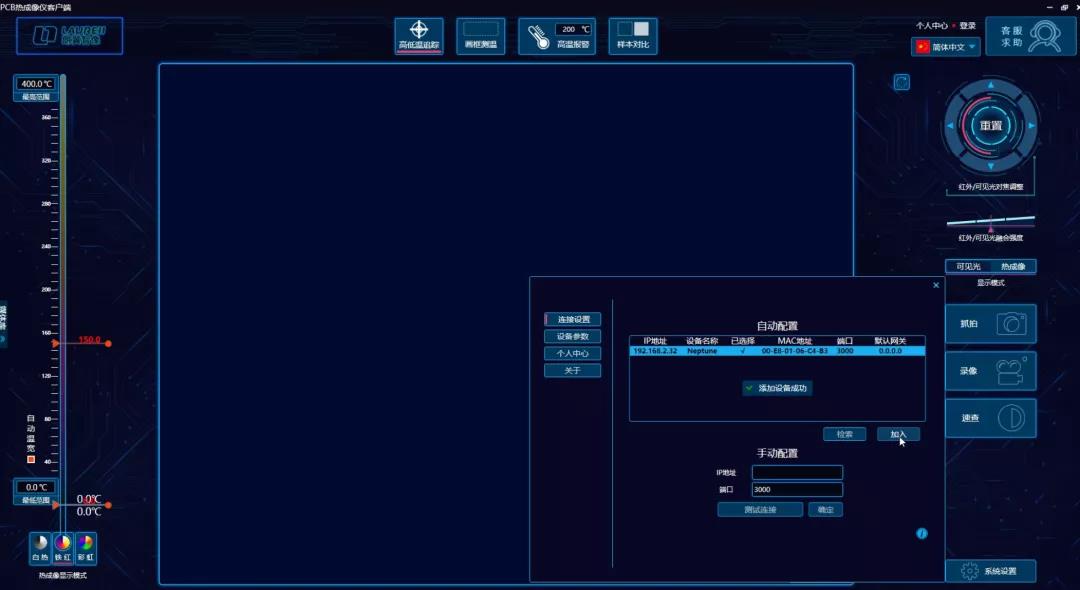

3、保存成功后,點擊軟件右下角系統設置,在檢索中選擇設備并添加即可。


4



情況二:連接路由器網絡配置

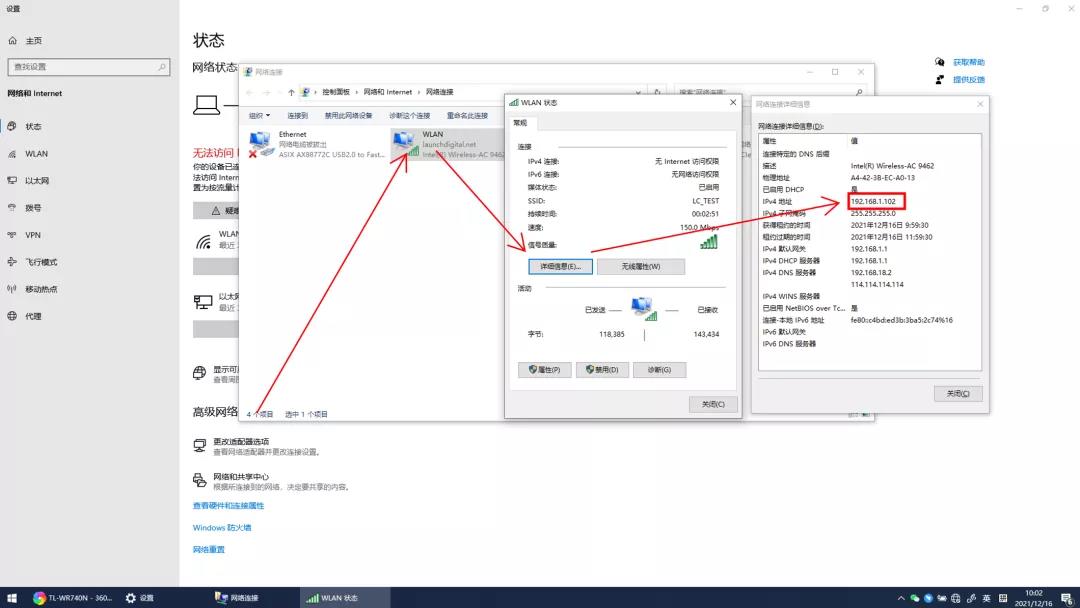

1、查看當前電腦所連接無線網的IPv4地址


5

▲點擊查看大圖

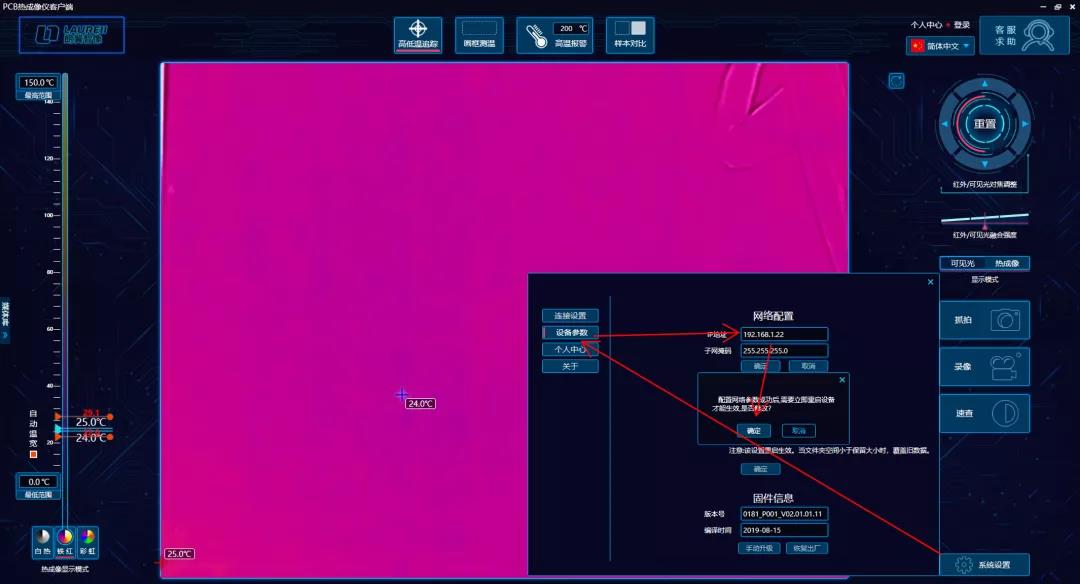

2、將速診儀與電腦連接,按照“情況一”基礎網絡配置步驟修改速診儀IP,使其與無線網處于同一個網段,如無線網IP為192.168.1.XX,將速診儀IP改為192.168.1.YY(XX與YY不為同一個數,范圍為2~255),子網掩碼為255.255.255.0,點擊確認后等待速診儀重啟完成。


6

點擊查看大圖


3、將速診儀與無線網對應的路由器連接,打開軟件即可成功連接。




Q2:ShortCam如何調焦,讓畫面更清晰?


A2


在速診儀客戶端中,將畫面切換至可見光模式,手動旋轉可見光鏡頭,直至界面上的圖像變清晰。然后將畫面切換至熱成像模式,點擊圓形按鈕,點擊上下左右圖標移動畫面,使紅外輪廓與可見光輪廓重合,實現更好的融合效果。




Q3:雙層主板如何檢測漏電故障?


A3


在iPhone雙層主板的漏電檢測過程中,應根據漏電主板位置的不同,采用不同方法。


情況一:上層板漏電



在加電時接電池內聯座,然后放置于ShortCam鏡頭下進行故障點的檢測。



情況二:下層板漏電



將其中一條iPhone專用直流電源線焊接到下層板B+電路點上,用負極夾子接主板對地線,用正極夾子接延伸出來的電源線。


采用以上方式,可有效避免高溫點定位于鑷子或手,能夠準確查找真正的漏電點。




Q4:如何檢測極小電流漏電?


A4


當主板發生低于10ma的極小漏電時,發熱往往微乎其微。紅外熱成像鏡頭可能受元件反光影響出現誤判,定位到錯誤的故障點。

可先為主板熏上松香,排除反光干擾,然后通電,采用ShortCam的一鍵速查功能,鎖定漏電的高溫點。
